滌綸是合成纖維中的一個重要品種，是我國聚酯纖維的商品名稱。是以聚對苯二甲酸（PTA）或對苯二甲酸二甲酯（DMT）和乙二醇（MEG）為原料經(jīng)酯化或酯交換和縮聚反應而制得的成纖高聚物——聚對苯二甲酸乙二醇酯（PET），經(jīng)紡絲和后處理制成的纖維。
滌綸織物具有較高的強度與彈性恢復能力，因此，其堅牢耐用、抗皺兔說滌綸織物吸濕性
較差，夏季穿著有悶熱感，同時冬季易帶靜電、影響舒適性不過洗后極易干，且濕強兒乎不下
降，不變形有良好的洗可穿性能。
滌綸是合纖織物中耐熱性很好的面料，具有熱塑性，可制作做百裙裙，裙折持久。但是穿用和洗滌過程中，纖維不斷經(jīng)受摩擦，使織物表面的纖維露出于織物。在織物表面呈現(xiàn)出許多令人討厭起毛，若這些毛茸在繼續(xù)穿用中不能及時脫落，就互相糾在一起起球了。
影響織物起毛、起球的因素很多，歸鈉起來可以從以下兒方面考慮：（1）組成織物的纖維
（2）紡織工藝參數(shù)；（3）染整加工；（4）服用條件。

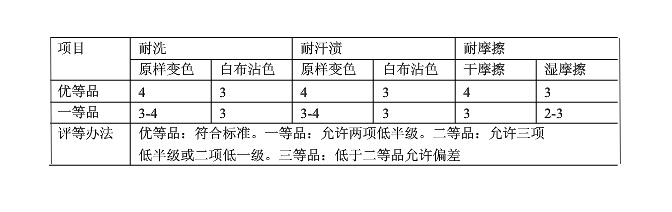

從質量檢測的評等公差來看：
頂破力在80－110平方米應不低于133
在11g平方米以上應不低于222
縮水率
優(yōu)質品：直向3％橫向3％
如要超過以上百分數(shù)則降為二等品
抗熔滴性能：取 PET/BG 共混纖維與制得的抗熔滴滌綸纖維各 50 根分別集結成束，用同一火源點燃,觀察不同纖維束單位時間(1 min)內的熔滴數(shù)量 。
FTIR 測試：采用 Nicolet5700 型(美國)紅外傅立葉變換紅外光譜儀測定，KBr 壓片，光譜范圍 400 ～4 000 cm-1,背景與樣品的掃描次數(shù)均為 32 次 。
熱性能:：采用 Perkin Elmer Pyris Diamo nd(美國 DSC)示差掃描量熱儀，纖維樣品量為 5 mg 左右，放入標準鋁坩鍋中。
實驗條件：溫度范圍從 20 ℃升到 300 ℃,N2 氣氛，升溫速率 20 ℃/min 。
